换热站热水换热方案

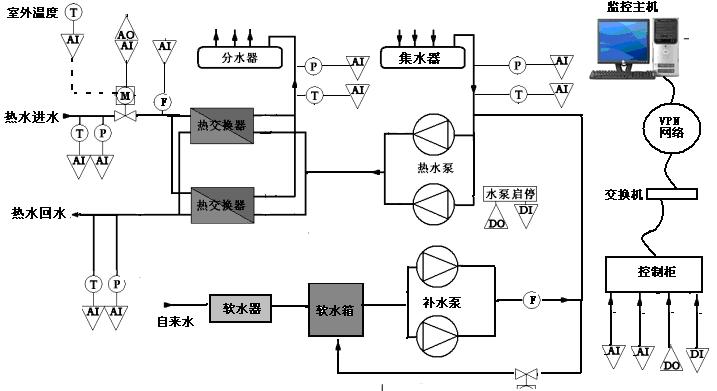

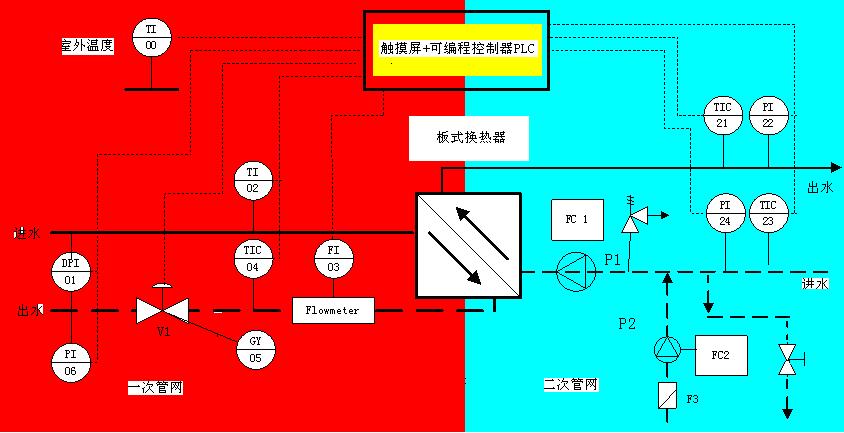

工艺流程图:



热水换热站的控制步骤一般分以下几个阶段:
     第一步,气候补偿。
     第二步,设定参数。

     第三步,启动管网换热循环
     第四步,根据参数进行控制。



基本控制策略:



回水温差限制;回水温度限制;热流量限制;水流量限制

换热站控制-回水温度限制,通过限制回水温,可以达到较低的回水温度,从而避免水流量过大。

限制一、二次侧最高回水温差(间接影响热交换)。



回水温差控制功能的益处:

1、避免热量没有利用;

2、在供热高峰期降低水流高峰;

3、如果热网中供水温度太低, 避免水流量过大;

4、动态保证尽可能低的回水温度;

5、降低热网的传输费用;

6、可以接入更多的用户;

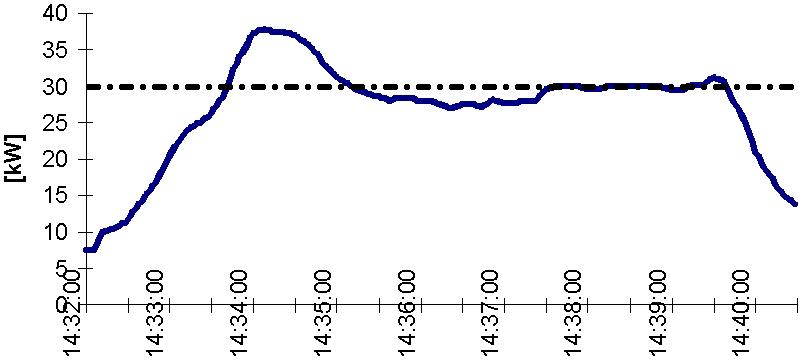

热量(流量)限制,保证用户用热量不超过最大设计负荷



可根据客户需要,设置白天和夜晚的不同用水量,以及不同的供热温度。以满足不同气候,不同时段的供热要求。还可热网优化,在热源不足时,按照实际能量生产平均分配热负荷,使热负荷始终能够平衡运行。

 其他高级保护策略:

a)全自动恒压变频补水功能

b)用户软化水箱缺水自动保护功能

c)系统热膨胀补偿或补水超压泄水功能

d)系统回水压力过低自动保护功能

e)实现室外温度补偿,自动控制二次侧出水温度功能

f)二次侧循环变频流量调节功能(若有变频)

g)手动/自动转换功能

h)报警功能

I) 延长设备的使用寿命,系统有超温、超压等保护措施,保护环热站设备。

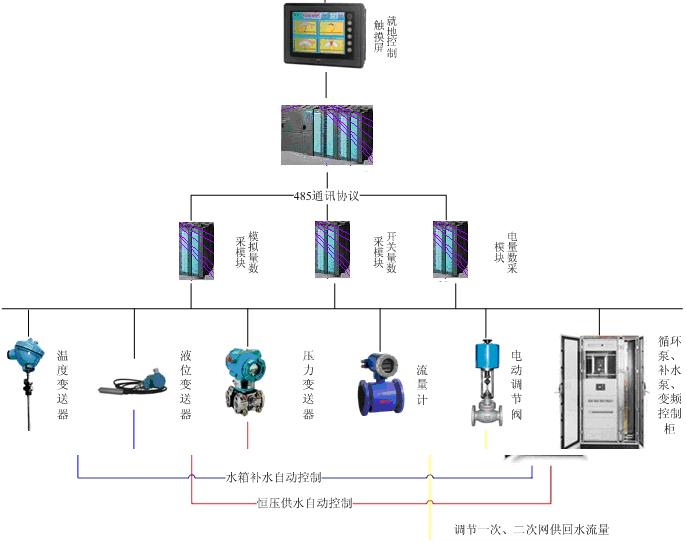

换热站控制柜基本功能概述:





1、采用了目前最先进的基于WINCE的嵌入式系统,支持无线数传、电话拨号、GPRS、以太网、宽带VPN等各种通讯方式,使用户可根据实际情况灵活选择通讯方式。本次根据客户需求选用宽带VPN通讯方式。

2、可以将现场的各种运行参数实时传送到中控室上位机,供管理及操作人员观察分析现场设备运行状况。

3、系统可完成热水流量、补水流量、电参数(功率因数、电度、有功、无功、电压、电流)的积算、统计,使热力公司能够随时掌握设备经济运行情况(可选);

4、系统可接收远程中控室下达的各种指令,操作现场各种执行器随时动作。

5、系统具备很好的自动补水功能。定压补水装置采用三垦变频和专用基板,设计合理,工作稳定可靠,符合操作人员的习惯,设置压力直观方便。当二网系统由于意外出现压力失控的情况时,系统向中控室发出报警信号。(可选)

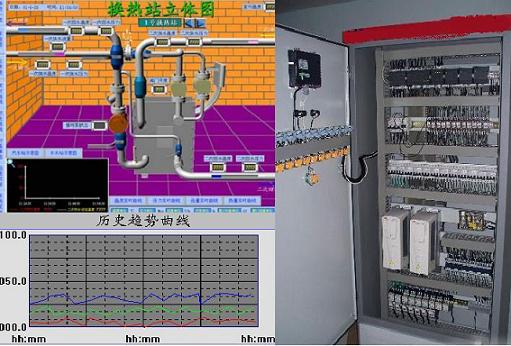

6、系统采用真彩触摸屏作为人机界面,具有实时曲线、历史趋势(24小时)及现场工艺流程显示功能,大大方便了工作人员设备调试及巡检工作;

7、换热站一次仪表均采用国内外著名企业产品,严格按照工艺参数选型,保证用户长期无故障使用。

8、系统可无缝集成各种防盗报警系统,满足无人值守换热站的安全防盗问题。

9、可自由扩展数据处理通道。若改变工艺或增加设备,可灵活改变模拟量及数字量IO数量,保护投资。

10、系统增加UPS蓄电池组,停电后终端工作一段时间,发出报警信号。

11、根据操作员设定的二次网回水温度和二次网的供回水平均温度自动调节一次网供水或回水管道上电动调节阀,从而改变一次网进换热器的流量,保证二次网的供热量。

12、可根据室外温度的变化自动调整设定二次网回水温度,自动调节一次网供水或回水管道上电动调节阀,从而改变一次网进换热器的流量,保证二次网的供热量。

系统完成后,将成为集远程监控、现场保护、经济量统计为一体的现代化控制管理平台,为企业精细化管理打下良好的基础。
