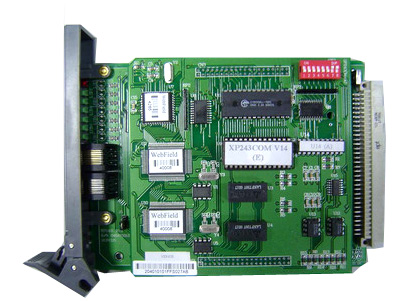

数据转发卡XP233

XP233JX-300XP系统的核心单元,是主控卡连接I/O卡件的中间环节,它一方面驱动SBUS总线,另一方面管理本机笼的I/O卡件。通过XP233,1块主控卡可以扩展18个卡件机笼,即可以扩展1128块不同功能的IO卡件。

技术特性:

①具有WDT看门口复位功能,在卡件受到干扰而造成软件混乱时能自动复位CPU,使系统恢复正常运行。

②支持冗余结构。每个机笼可配置双XP233卡,互为冗余。在运行过程中,如果工作卡出现故障可自动无扰动切换到备用卡,并可实现硬件户长情况下的软件切换和软件死机情况下的硬件切换,确保系统安全可靠地运行。

③可方便地扩展卡件机笼。XP233卡具有地址设置拨码开关,可设置本卡件在SBUS总线中的地址。在系统规模容许的条件下,只需要增加XP233卡,就可扩展卡件机笼,但新增加的XP233卡地址与原有XP233卡地址不可重复。

④可通过中继电器实现总线节点的远程连接。

⑤通信方式:冗余高速SBUS总线通信规约。

⑥卡件充电:5VDC120mA

⑦冗余方式:1:1热备用。

⑧扩展方式:SCD码地址设置,0~15可选。

⑨电快速瞬变脉冲抗扰度达到国家三级标准

⑩浪涌(冲击)抗扰度达到国家二级标准
