主控制卡XP243X

山东济南星之火机电科技有限公司,是一家以技术创新为先导的综合型公司,能够承接各类自控工程成套、自动化控制系统装置的设计、旧系统改造、现场调试以及成套检修的各种工程、 工业化局域网设计、安装和调试工程。大屏幕监控设计、安装和调试。

主要经营产品有浙大中控DCS系统,浙大中控系统卡件,仪器仪表,涡街流量计,电气动调节阀,压力变送器,测量仪表,继电器,安全栅,UPS

济南星之火机电科技有限公司,热情为您服务,公司主营:浙大中控JX-300XP系统是广大用户的理想选择,我公司长期代理浙大中控DCS 系统--- JX-300XP JX-300XECS100等系统,公司长期库存有XP243X.XP233.XP251-1.XP251.XP313XP314XP316XP322XP362XP363SP313SP314SP316SP322SP362SP363FW352FW352FW353FW372FW366FW367等浙江中控DCS系统卡件。

本公司保证100%正品全新卡件,假一赔十!发货快。我公司秉承合作、共赢的经营理念,客户至上,质量保证,价格优惠,全网,希望新老客户前来咨询,采购

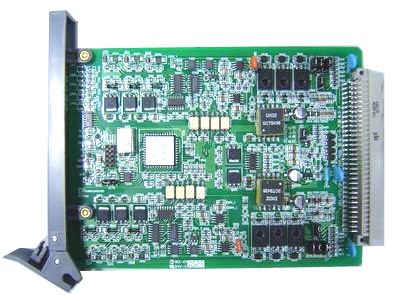

主控制卡
XP243XJX-300XP系统的核心单元,在系统中完成数据采集、信息处理、控制输出等功能。



主控制卡通过数据转发卡实现与I/O卡件的信息交换,利用信号输出卡周期性的采集现场实时过程信息,在主控制卡内执行综合运算处理后,通过信号输出卡输出控制信号,实现对现场控制对象的实时控制。主控制卡所执行的运算处理程序使用符合IEC61131-3标准的图形化组态软件进行编程。



主控制卡周期性地向过程控制网发送实时过程信息,使得该网络上的所有操作节点均可实时监控控制站的各种状态。同时,过程控制网上的操作节点也可以主动查询主控制卡上的各种信息。



技术特性:

①卡件功耗:5V±5%3W

②冗余方式:1:1热备用

③驱动能力:最多可带8个机笼,128IO卡件,通过SBUS网络实现就地或远程IO功能。

④最大支持2048DI2048DO512AI192AO

⑤提供256100毫秒定时器、256个秒定时器、256个分定时器

⑥采样周期:100MS5s可选

SCnetII网络接口(过程控制网络)

  ·通信规范:符合IEEE802.3标准协议和TPC/IP标准协议

  ·通信速率:10/100Mbps自适应

  ·拓扑规范:总线、星型、环形

  ·通信协议:UDP/IP

  ·控制网连接方式:冗余连接,分两个网络128.128.1*128.128.2*

  ·最大网络规模:操作节点72个、控制站63

  ·功能:控制站、操作原站、工程师站、数据服务器和网间连接器之间的相互通信
